Светодиоды в потолочном плафоне Safrane

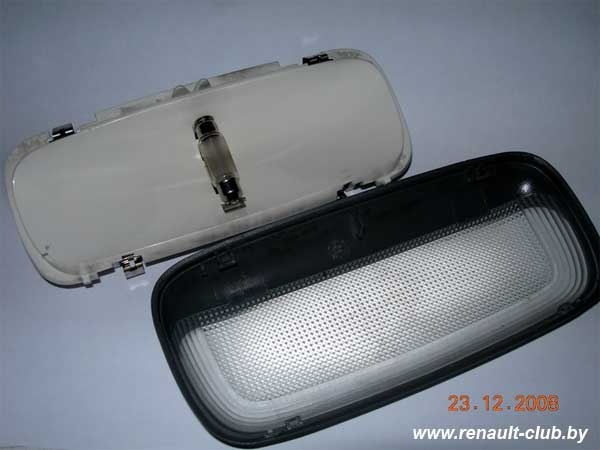

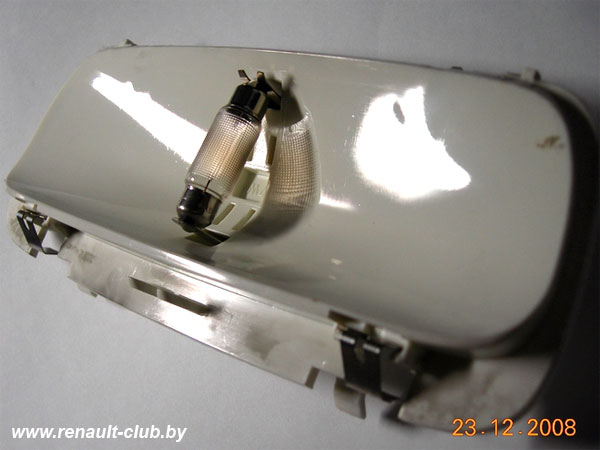

Потолочный плафон крепится на защелках.

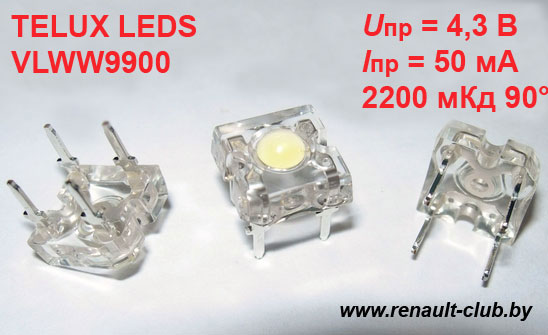

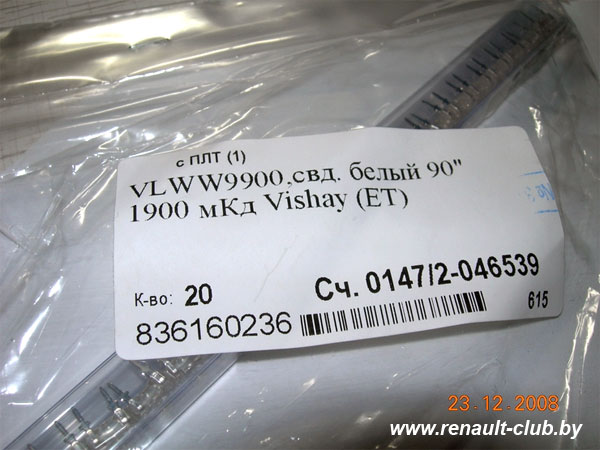

20 светодиодов Telux.

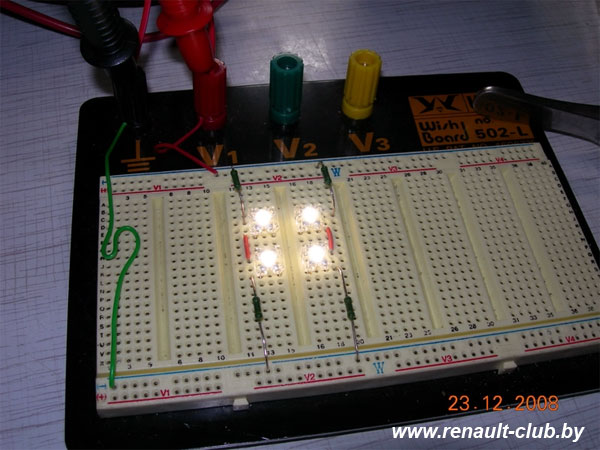

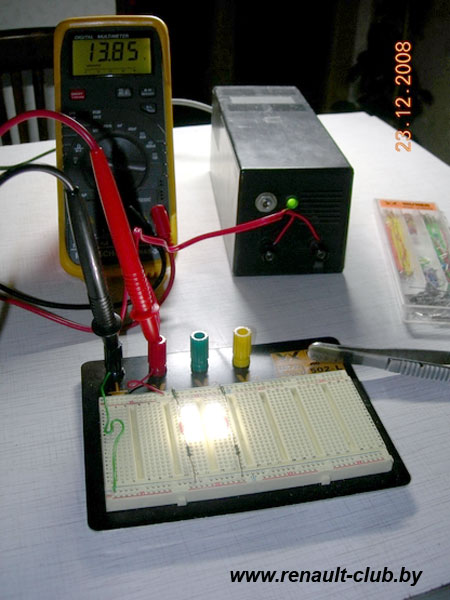

Первые испытания — на макете: 4 светодиода по 2 штуки последовательно через резистор 120 Ом.

Результат — хуже ожидаемого.

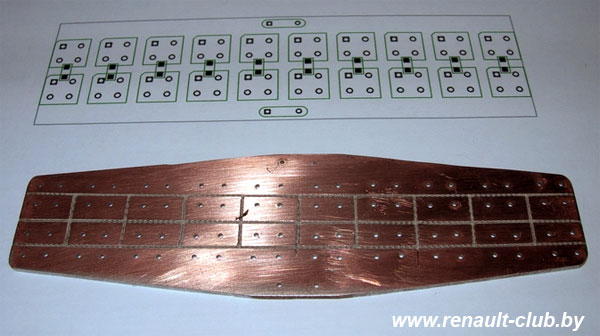

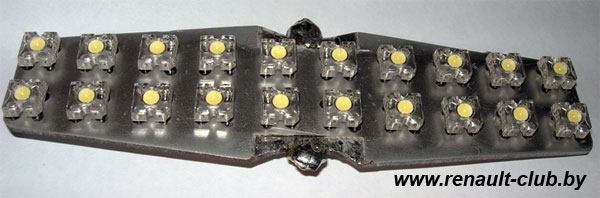

Печатная плата выполнена для замены штатной лампочки, т.е. в плафон устанавливается либо плата, либо лампочка.

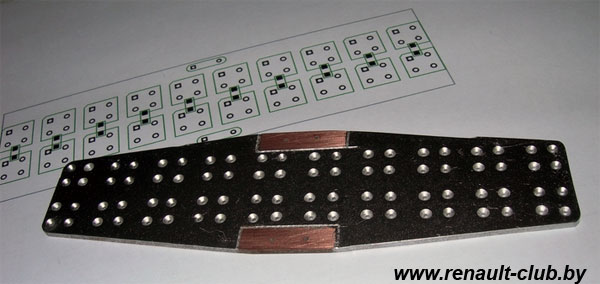

Для красивого внешнего вида верхняя сторона платы покрашена хромовой краской из баллончика (серебрянкой).

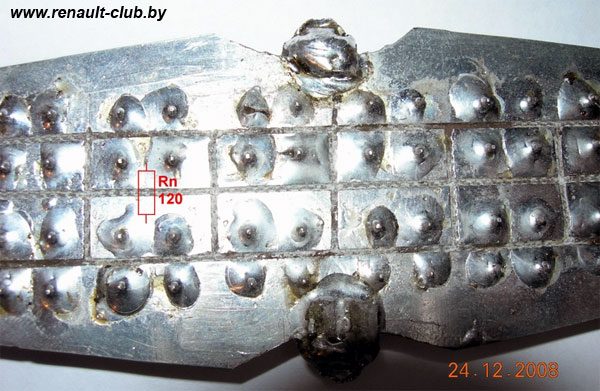

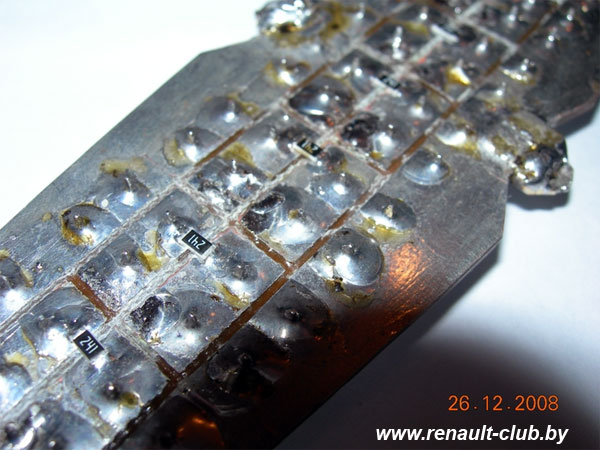

Резисторы решил использовать SMD по два в параллель по 240 Ом — итого 120 Ом.
Но после сборки и испытаний плата грелась очень сильно.
Поэтому решил уменьшить ток, и оставил по одному резистору по 240 Ом.

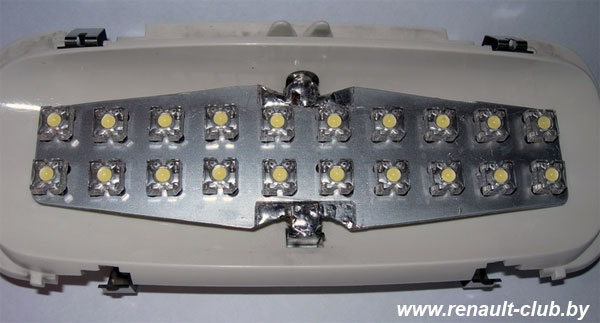

Расположение платы в плафоне.

Светодиоды светят не очень ярко, что свидетельствует о том, что куплены "не совсем правильные" светодиоды.

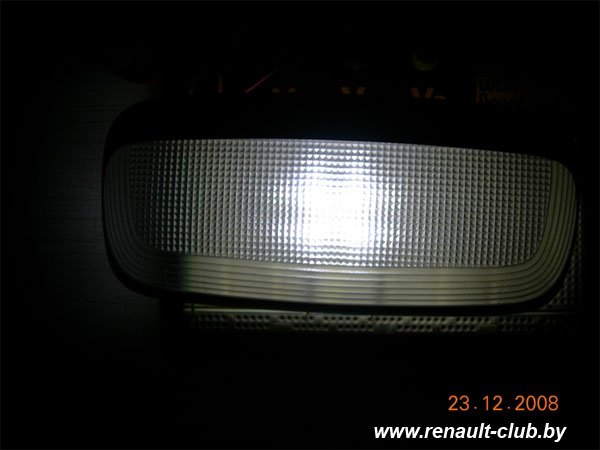

Плафон с новым источником света. Свет однозначно ярче и белее.
