Ремонт трубки ГУР на Renault Clio

При замене рулевой рейки на Clio, один из штуцеров «прикипел» к трубке. При откручивании трубка провернулась и надломилась.

Трубка надломилась

Редкость комплектации Clio не позволила купить требуемую запчасть. Потом был выполнен ремонт.

К б/у рейке отдали один из шлангов, который был с нужными штуцерами, но в 3–4 раза длиннее и более кривой формы.

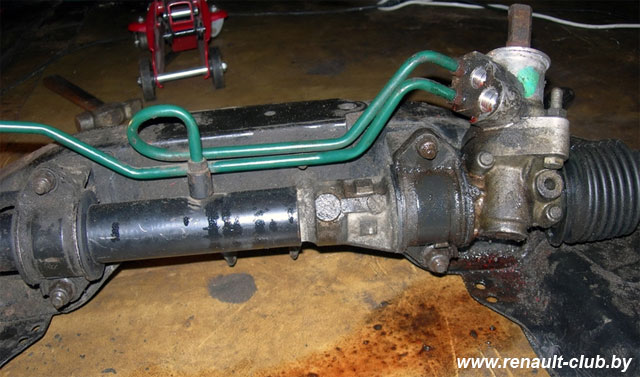

Рейка

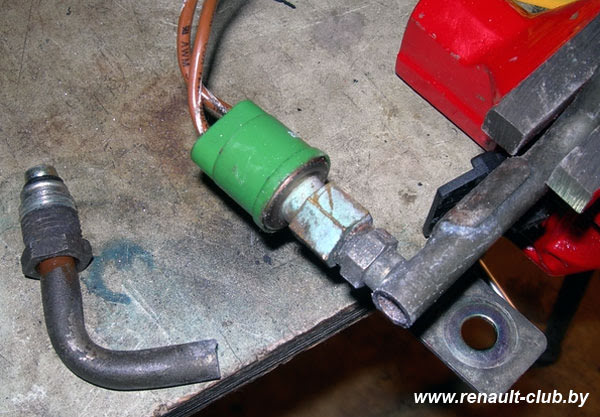

Отрезал кусок трубки с изгибом и нормальным штуцером в качестве донора.

Отрезанный кусок трубки с изгибом

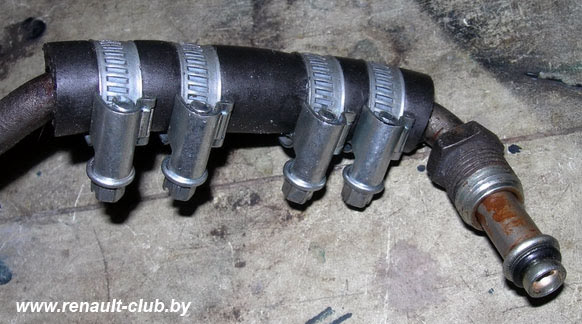

Первая попытка

Использовал кусок резинового шланга и 4 хомута.

Шланги установил обратно на снятой вместе с подрамником с автомобиля рейке. Поэтому проблем с заворачиванием штуцеров не было.

Эта попытка закончилась неудачно. После запуска насоса ГУР (электро), одну из трубок выбило из соединения хомутами. По всей видимости, что шланг оказался сильно жестким, и хомуты не смогли зафиксировать шланг.

Вторая попытка

Было решено запаять соединение. Изучив вопрос монтажа медных водопроводов в интернете и проконсультировавшись с членами Renault-клуба (отдельная БЛАГОДАРНОСТЬ ЮМБРу) принял решение паять твердым припоем, используя медную соединительную муфту. В связи сильным подорожанием меди, медные водопроводы перестали пользоваться спросом. Поэтому найти соединительную муфту на 10 мм (железная трубка ГУР имеет диаметр 10 мм) удалось с большим трудом. Было куплено две медные муфты, два прутка твердого припоя с серебром, баночка флюса для пайки фитингов.

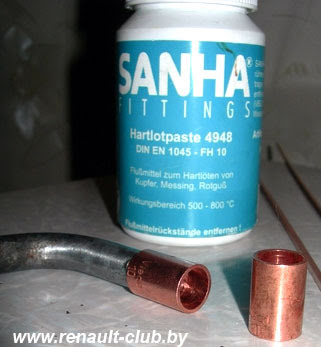

Баночка с флюсом, медные муфты

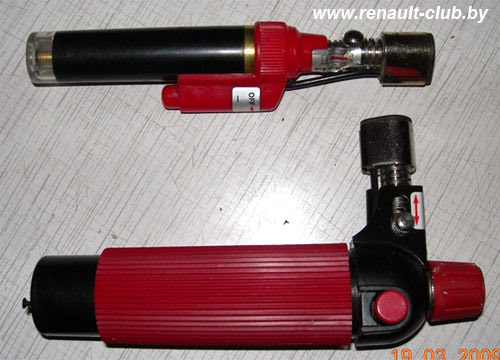

Мощности маленькой газовой горелки не хватило чтобы расплавить припой. Пришлось использовать две горелки.

Газовые горелки

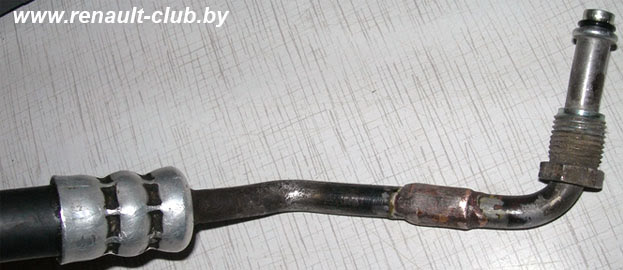

Зачистил концы трубок от ржавчины и рытвин мелкой шкуркой. Т.к. расстояние от места соединения до перехода в резиновый шланг небольшое, то защитил это место от перегрева путем обматывания мокрой тряпкой. Чтобы правильно сориентировать загиб трубки, на шланге сделал на шланге метку. Используя флюс, запаял соединение.

Газовые горелки
Газовые горелки

© 2009 Сергей Попов

Обсудить статью можно в соответствующей теме форума.
